SAACKE GROUP

Rectificadora UWID para la fabricación de herramientas

SAACKE - Automatización, flexibilidad y precisión

Datos principales:
- Diámetro máx. mecanizable 250 mm
- Longitud máx. mecanizable 430 mm
- Potencia husillomotor 16, 26 ó 36kW

Rectificadora UW I F para la fabricación de herramientas

SAACKE - Ejes con accionamiento lineal

Datos principales:
- Diámetro máx. mecanizable 200 mm
- Longitud max. mecanizable 270 mm
(Opcionalmente hasta 360 mm)
- Potencia husillomotor 5, 16 ó 26kW

Rectificadora TTB ECLIPSE para la fabricación de microherramientas

TTB - Rectificadora de máxima precisión

Datos principales:
- Fabricación ø 0,1 - 12,7 mm
- Reafilado hasta ø 30 mm
- Longitud max. mecanizable 200 mm
- Potencia husillomotor-1: 9,0 kW
- Potencia husillomotor-2: 4,5 kW

Rectificadora TTB EVOLUTION para la fabricación de microherramientas

TTB - Perfección para microherramientas

Datos principales:
- Fabricación ø 0,02 - 14 mm
- Reafilado ø 3 - 25 mm
- Longitud máx. mecanizable 150 mm
- Potencia husillomotor: 10,0 kW

Rectificadora UW II F para la fabricación de herramientas

SAACKE - Compacta precisión

Datos principales:
- Diámetro máx. mecanizable 250 mm
- Longitud máx. mecanizable 360 mm
(Opcionalmente 400 mm)
- Potencia husillomotor 5, 16 ó 26kW

ARTHUR KLINK GROUP

Brochadoras ARTHUR KLINK

Fabricación de máquinas de brochado

Brochadoras verticales u otro tipo de construcción según estándar DIN alemán

Afiladoras de brochas ARTHUR KLINK

Fabricación de afiladoras de brochas

4 modelos de afiladoras para el reafilado de brochas planas o cilíndricas de hasta 3.200 mm de longitud dentada.

Brochas ARTHUR KLINK

Fabricación de brochas

Brochas tipo cilindrico para interiores, con dimensiones máx. hasta ø 800 mm y longitud hasta 4.200 mm.
Brochas para exteriores.
Brochas con insertos de metal duro, con tornillo o soldados
Brochas tipo Tubus para exteriores.
Brochas para turbinas perfiles tipo pinetree o cola de mmilano.
Brochas de metal duro para brochado de alta velocidad.
Brochas para brochado en seco.

Servicios de brochado subcontratado

Arthur Klink ofrece capacidades de brochado para suministrar sus piezas brochada

Disponemos de una gran cantidad de brochas en almacén disponibles para su uso.
Consúltenos.
Ademas disponemos de hornos de tratamiento térmico para piezas de grandes dimensiones, hasta ø610 x Long. 3.000 mm.
Peso max. 2 T.

DAMA TECHNOLOGIES AG

Rectificadora cilíndrica para metales duros DAMA Easy Shape - ES2000

Para el rectificado a CNC de metales duros, cerámicos, vidrios, etc.

Rango de trabajo
- Diámetro máx. mecanizable 120 mm
- Longitud máx. mecanizable 240 mm

Rectificadora cilíndrica para metales duros - DAMA RMD

Rectificados cilíndricos entre puntos a CNC de materiales duros

Rangos de trabajo
- 3 modelos en función del rango de trabajo
- Diámetro máx. mecanizable: 100 / 200 / 520 mm
- Longitud max. mecanizable:  130 / 250 / 315 mm

Afiladora manual de brocas pequeñas DAMA METEOR MM-12

AFILADO Y SPLIT-POINT PRECISOS DE BROCAS DE 2-4 FACETAS EN UNA SOLA ATADA

Rango de trabajo
- Brocas de corte a derechas o a izquierdas
- Diámetro de afilado: 0,2 - 13 mm
- Angulo de punta: 90 - 180 °
- Angulos destalonado: 0-45°
- Longitud máx. de herramienta 160 mm
- Muchas opciones adicionales.
- Adecuada para brocas de metal duro.

Afiladora manual de fresas pequeñas DAMA METEOR MM-12-US

AFILADORA UNIVERSAL PARA HERRAMIENTAS DE FRESADO

Rango de trabajo
- Reafilado de microherramienta de corte a derechas o a izquierdas
- Fresas de grabado, fresas con frente recto o con radio, brocas, ...
- Diámetro de afilado: 0,2 - 13 mm
- 6 ejes ajustables sobre escala micrometrica
- Velocidad de muela: 5400 rpm
- Admite muelas de carburo de silicio, CBN y diamante
- Muchas opciones adicionales.

KAPP NILES

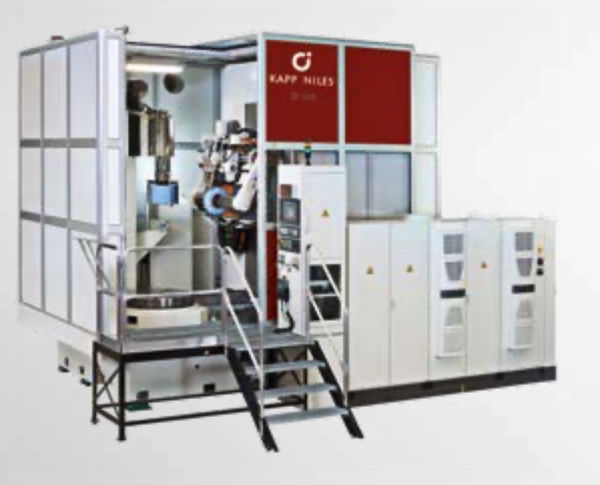

Rectificadoras especiales para dentados exteriores/interiores, cilindrico interior y plano en la misma atada

Rectificadora de engranajes con muela de perfil

Rango de trabajo
- Diámetro máx. mecanizable    ø300             mm
- Longitud máx. mecanizable     850               mm
- Rango de módulos                    0,5 - 10          mm
- Ancho de dentado máx.           400               mm
- Ángulo de hélice                        -45/+135     grados

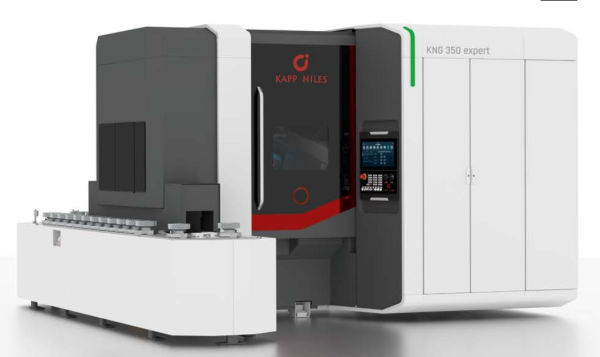

Rectificadoras para máxima flexibilidad de tecnologias: dentados interiores, exteriores, con muela de perfil o de sinfín

Rectificadora para series medias y grandes

Rango de trabajo
- Diámetro máx. mecanizable     ø350            mm
- Longitud máx. mecanizable      700              mm
- Rango de módulos                     0,5 - 6          mm
- Ancho de dentado máx.            400              mm
- Ángulo de hélice                        -45/+45       grados

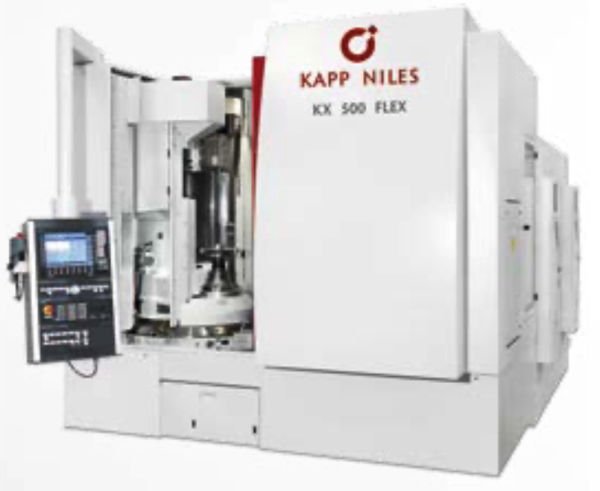

Rectificadoras de máxima productividad: con cinta de carga de piezas y con muela de sinfin

Rectificado de dentados exteriores y/o de interiores

Rango de trabajo
- Diámetro máx. mecanizable      ø350 (400)     mm
- Longitud máx. mecanizable        700                 mm
- Rango de módulos                       0,5 - 8 (10)      mm
- Ancho de dentado máx.              400                  mm
- Ángulo de hélice                          -45/+45          grados


Rectificadora para piezas de gran longitud: husillos o ejes estriados.

Alta productividad con cinta de carga integrada

Rango de trabajo                        KX 100        KX 260
- Diámetro máx. mecanizable        ø125            ø260        mm
- Longitud máx. mecanizable           150                150        mm
- Rango de módulos                    0,5-4,5            0,5-6        mm
- Ancho de dentado máx.                   80                100        mm
- Ángulo de hélice                          +/-35            +/- 45        grados

SAACKE GROUP

Fresas madre

SAACKE - Fabricantes en Pforzheim-Alemania

Perfiles evolventes, estriados, corona-sinfín, de cadena, perfiles especiales, ...así como fresas madre de enterizas de metal duro con geometría de acabado para el fresado en duro.
Modificaciones sobre perfiles normalizados como matado de arista, radio en el fondo, retracción de cabeza, protuberancia, ...

Fresas madre para coronas de sinfin

SAACKE - Líderes en precisión.

Datos de herramienta
- Modulo 0,5 - aprox. 20 mm
- Diámetro ø32 hasta ø200 mm
- Diametros inferiores posibles.
- Longitud hasta 600 mm
- Calidades AAA (DIN3968) y mejor segun normativa interna SAACKE

Fresas alto rendimiento para cremalleras de dirección

SAACKE - Fresado de alta productividad

Para la fabricación de  cremalleras mediante fresadoras:
- Incorporacion de abombamientos en perfil o en flanco, concavas o convexas.
- Canales de refrigeración interna
- Módulo 1,0 hasta 6,0 mm
- Calidades desde AA a AAA y mejor, Según DIN3968/Normativa interna SAACKE.

Fresas para el sector de las turbinas

SAACKE - Soluciones progresivas

Rango del programa
- Diámetro ø15 hasta ø240 mm
- Longitud hasta 600 mm
- Materiales PM, metales duro clases K y P
- Todos los recubrimientos convencionales en el mercado.
